医疗镜头影像测试方案

医疗镜头影像测试方案

医疗行业在很多方面采用成像技术，例如，内窥镜、药丸相机、头戴摄像头等等。因此影像产品的质量测试工作也必不可少。很多医疗影像应用用来捕捉极为细小的物体图片，这也意味着测试图卡尺寸必须很小。

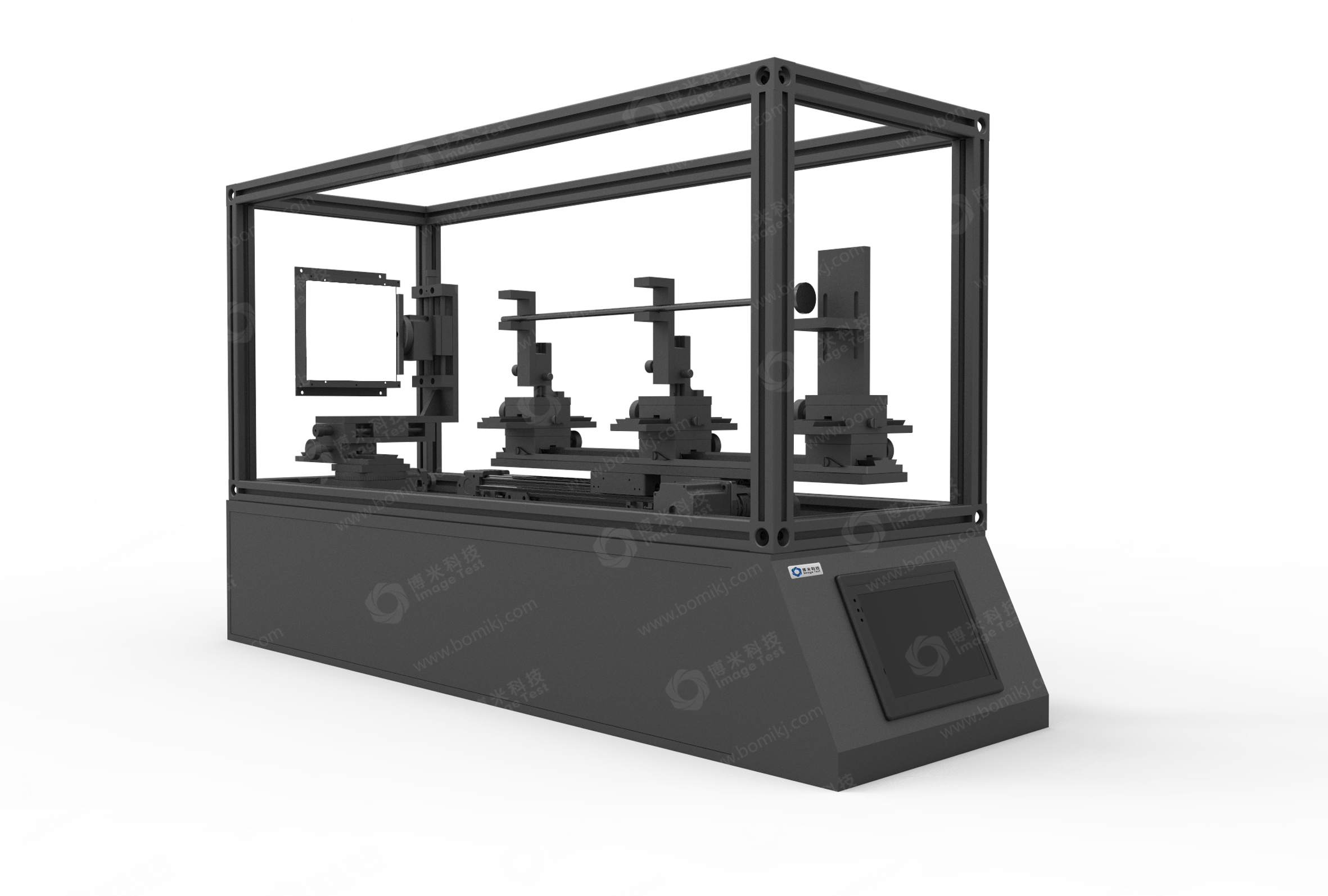

博米科技针对医用和工业内窥镜成像系统，研发医疗内窥镜图像质量测试系统BOMI-TSECIT，它可以用于内窥镜硬镜和软镜的各项成像性能测试，分析软件支持多种质量参数和业界标准。

适用于以下标准：

• YYT/1587：医用内窥镜 电子内窥镜

• YYT/1603：医用内窥镜 内窥镜功能供给装置摄像系统

• YY0068.1：医用内窥镜硬性内窥镜第1部分：光学性能及测试方法

• YY 1298：医用内窥镜 胶囊式内窥镜行标

• GB36480-2008标准：紧缩嵌入式摄像头

医疗内窥镜测试卡

1	视向角/视场角 测试卡		透射式 图卡尺寸：148×150×6mm	BOMI	TKES-FOV
2	JBT 9328-1999 分辨力标定板A型		透射式 图卡尺寸：148×150×6mm	BOMI	TKES-RDOF
3	单位相对畸变 测试卡		透射式 图卡尺寸：148×150×6mm	BOMI	TKES-RD
4	棋盘格畸变测试卡		透射式 图卡尺寸：148×150×6mm	BOMI	TKES-D
5	照明镜体光效 测试卡		反射式   挖孔 图卡尺寸：148×150×6mm	BOMI	TKES-ILER
6	亮度响应特性 测试卡		反射式   挖孔 图卡尺寸：148×150×6mm	BOMI	TKES-LR
7	噪声宽容度测试卡		透射式 图卡尺寸：148×150×6mm	BOMI	TKES-SNR
8	空间响应频率 测试卡		透射式 图卡尺寸：148×150×6mm	BOMI	TKES-SFR
9	24色卡		反射式 图卡尺寸：148×150×6mm	BOMI	TKES-CR
10	USAF分辨率 测试卡		透射式 图卡尺寸：148×150×6mm	BOMI	TKES-USAF

注：以上测试卡需适BM01DSL透射光源。

医疗内窥镜测试搭配光源BM01DSL

1、发光面积：140mmx140mm

2、照度：0~50000lux可调

3、色温：3000~7000k

4、显色指数：Ra≥90

5、亮度均匀性：≥90%

6、红外波段：850nm,辐照度500uW/cm2

7、支持SDK/API

8、背后或侧面有常规25mm孔距M6安装螺孔

9、前面有测试卡装配孔/槽

10、含光源控制盒

11、机箱尺寸150mm×150mm×30mm

医疗内窥镜测试搭配软件BMIQtest

图像分析软件BMIQtest是博米自主研发的图像质量测试软件，可以分析图像分辨率、色彩还原、畸变、灰阶、动态范围等项目。

‍

• 更多产品或详细方案请咨询客服
