黑白枯叶图

品牌：Image-Card
型号：TE265
尺寸：280 x 157.5mm
材料：高清相纸
比例：4:3
类型：反射式

黑白枯叶图简介

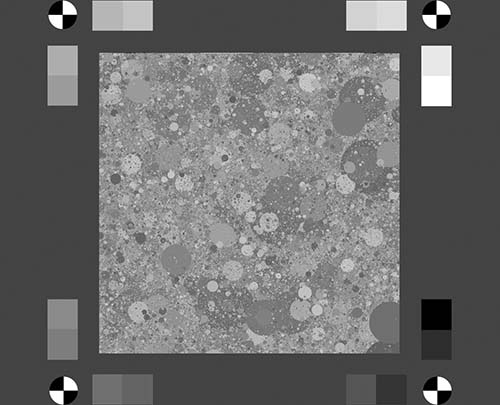

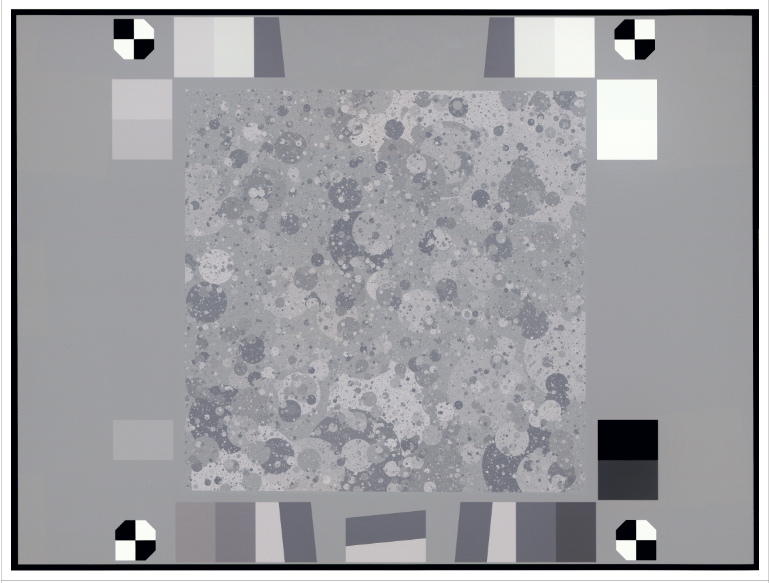

黑白枯叶图TE265主要由灰色枯叶图和灰阶组成，黑白枯叶图主要用于测试分辨率，纹理细节，分析“纹理损失”。纹理损失是由于降噪或其他图像处理技术导致的图像中低对比度，精细细节的损失。黑白枯叶图背景是标准的18%中性灰。在枯叶图四角有mark点，在用软件分析时容易定位。黑白枯叶图最大可测试30MP的相机。

黑白枯叶图包括四个项目

•背景

所有以下项目放在中性灰色背景上，灰度为18%中性灰‍。‍

•定位标记

在测试卡上放置四个定位对准标记，每个角上一个。这些标记用于分析软件中的自动定位，例如：图像工程iQ分析器。

•灰阶

测试卡包含16个灰阶。这些灰阶的反射在最亮灰阶和最暗灰阶之间是线性间隔的。

•枯叶模式

主要项目是枯叶模式。该图案由彼此堆叠的圆圈组成，具有已知的位置，半径和灰度级分布。灰度级最大可实现80％的对比度。
