汽车影像测试卡

汽车影像测试卡

品牌：Image-Card
型号：SFRplus
材料：高清相纸
类型：反射式

汽车影像测试卡简介

汽车影像测试卡采用预畸变的形式，因此汽车影像测试卡又称为预畸变测试卡，适合超广角镜头的汽车影像或鱼眼镜头等极大畸变的摄像头的成像系统，进行广角鱼眼镜头畸变测试。

大多数汽车相机模块具有显著鱼眼失真功能可以检测难以看见的外部像场，预畸变测试卡常用于汽车摄像头测试，因此预畸变测试卡称为SFRplus汽车影像测试卡。汽车影像测试卡具有测量针插预失真大约的汽车照相机模块的桶扭曲补偿。

汽车影像测试卡可以与Imatest 3.2或更高版本的SFRplus模块一起使用来测量MTF、横向色差、失真、阶调响应和颜色精度。SFRplus模块具有全自动感应区域检测功能。与ISO 12233图表等常用图表相比，SFRplus图表具有显著的优势，

包括：

1. 更好地利用恰图面积

2. 制作传感器表面清晰图像的能力

3. 由于对比度较低，测量精度更高

4. 对自动化测试的全面支持窗体底端

汽车影像测试卡描述

汽车影像测试卡有五种主要尺寸，其变化取决于所选择的SFR方块尺寸。传感器高达14 MP的成像系统建议使用M规格，测试14 MP以上和大约28 MP的传感器用L规格，测试28 MP以上和48 MP以上的传感器用XL规格。

汽车影像测试卡的有效区域包括顶部和底部部分空白。它比印刷面积稍大，印刷面积是由顶部和底部的畸变测试条所包围的。有效区域中包括上下空白，因为汽车影像测试卡的测试图像必须包含此空白，以便能够在SFRplus软件中进行自动处理。

汽车影像测试卡对比度选项

• 4：1对比度符合IS0 12233：2014和ISO 12233：2017标准的对比要求。

• 10：1和2：1对比度。这两个对比度级别的使用提高了分析非线性信号处理的能力，这可能不会影响对比度较低的2：1对比度区域。

• 10：1只作对比改善整个成像表面性能的三维图像的完整性。

汽车影像测试卡特点

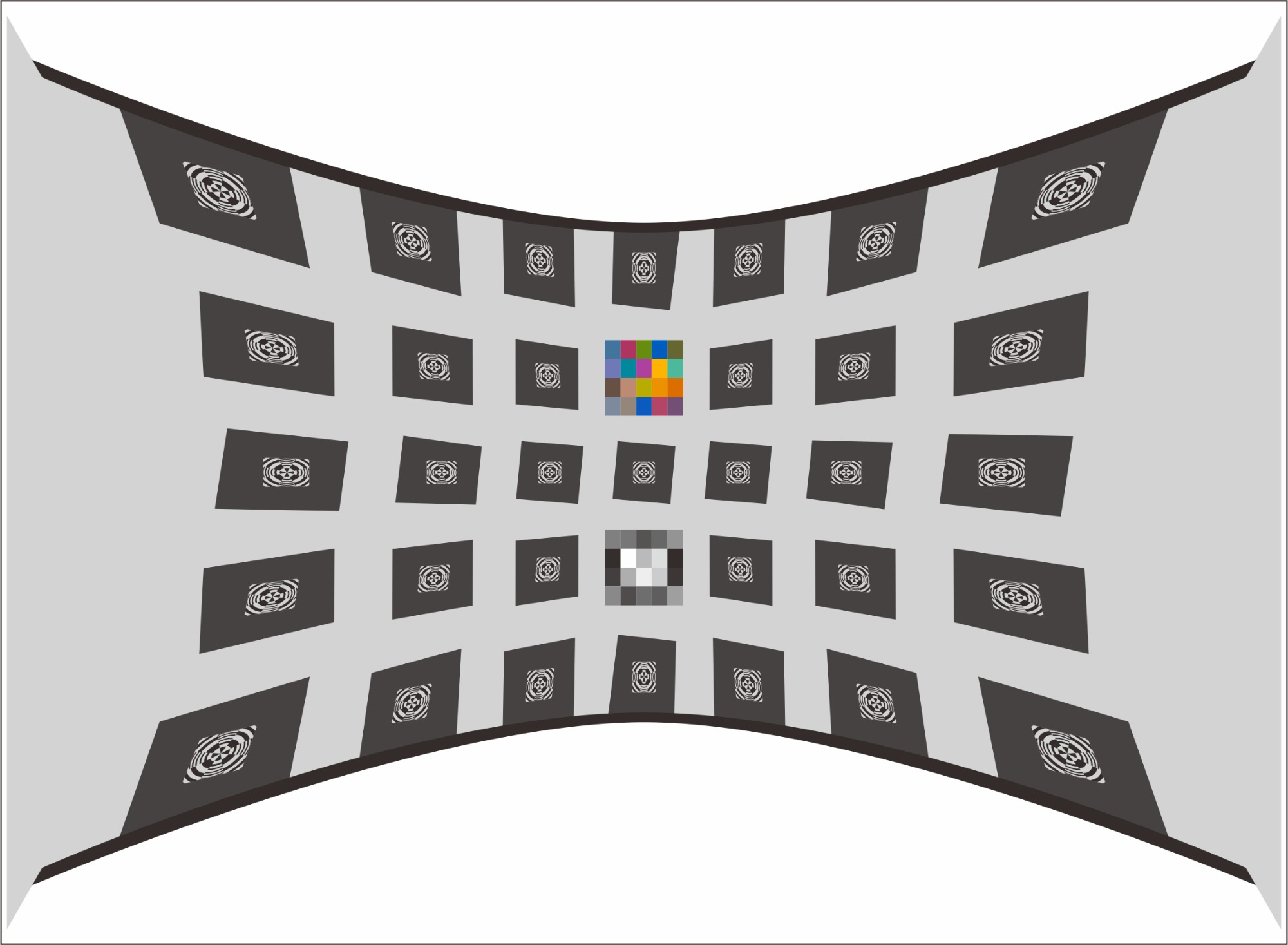

1. 预畸变：大多数汽车摄像机模块都存在明显的鱼眼畸变，这给图像场的外部分析带来了一定的困难。该预畸变测试卡具有枕形预畸变，以近似补偿汽车相机模块的桶形畸变。在Imatest SFRplus设置窗口输入恰图相对应的失真系数。

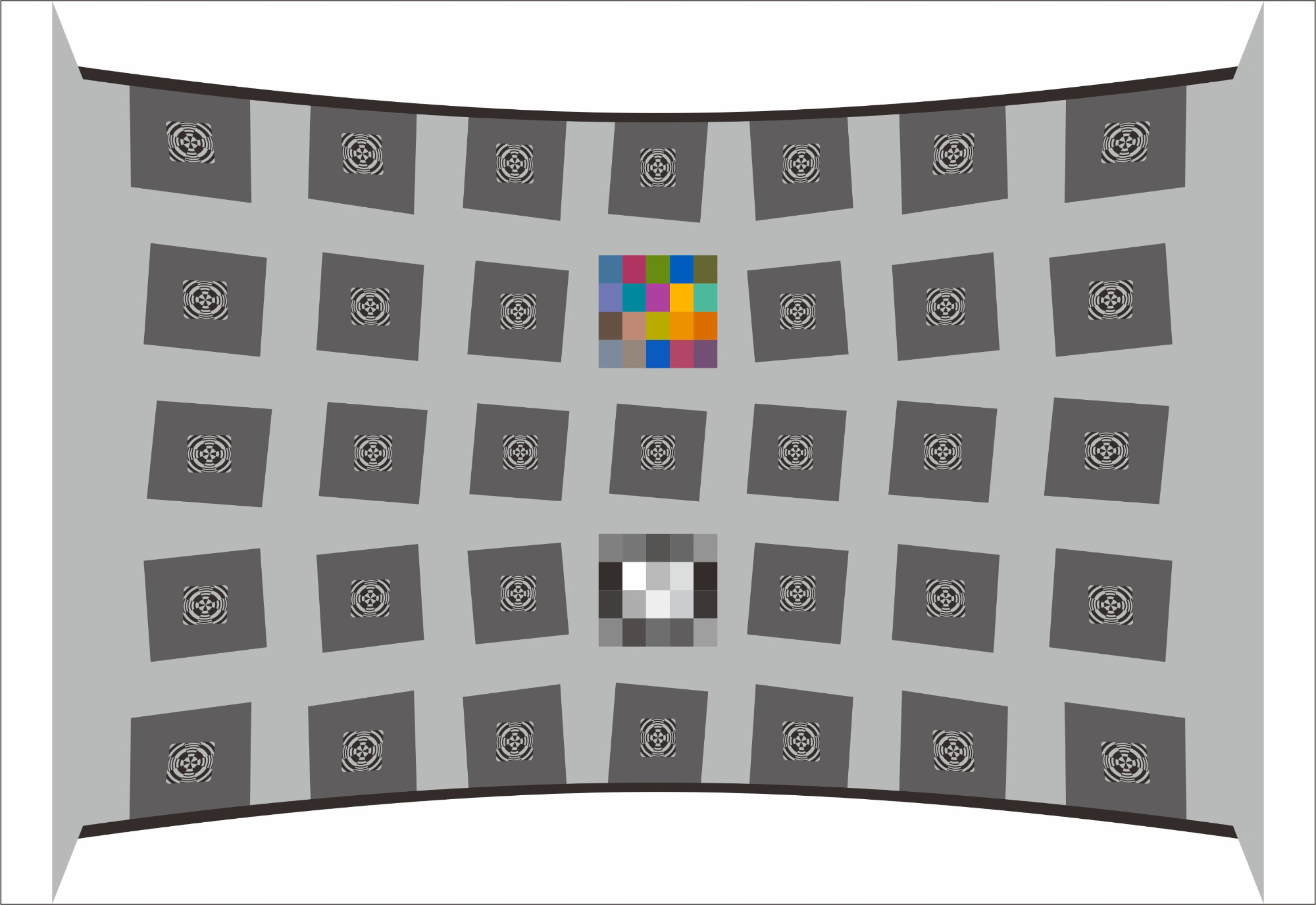

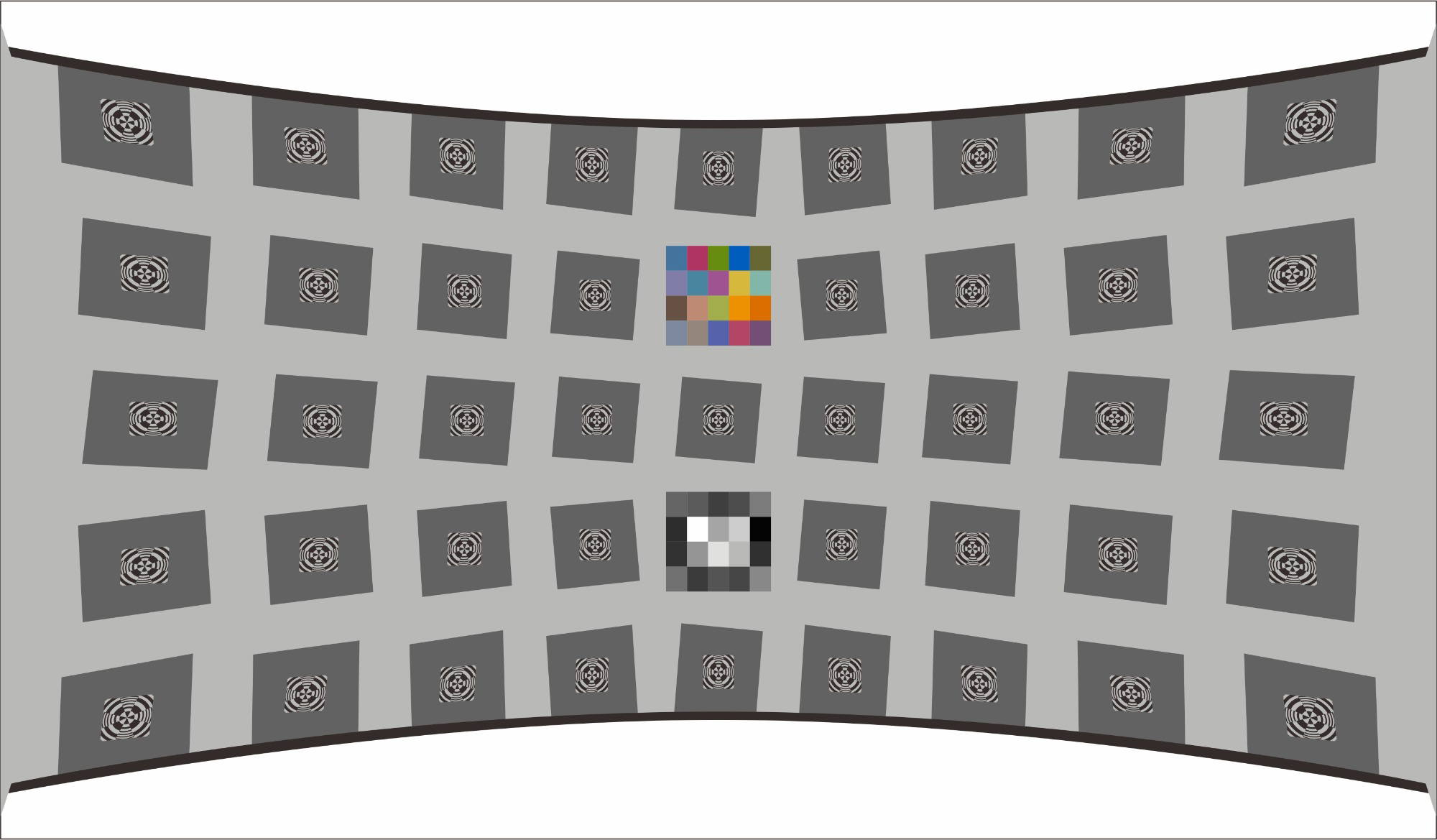

2. 斜边方块阵列：5x7阵列（4:3）斜方形网格；5X9阵列（16：9）斜方形网格

3. 基材及油墨类型：进口哑光纸和油墨减少反射光。这对高水平的失真测量至关重要，否则镜面反射会破坏MTF测量。

4. 彩色图卡：20块颜色图对颜色准确性和拜尔过滤器的位置进行测量。

汽车影像测试卡喷墨图尺寸：纸张大小(包括页边)和活动面积

汽车影像测试卡的有效图像区域包括顶部和底部的部分空白，它比印刷面积稍大，因为预畸变测试卡的测试图像必须包含此空白，以便能够在SFRplus软件中进行自动处理。

预畸变选项

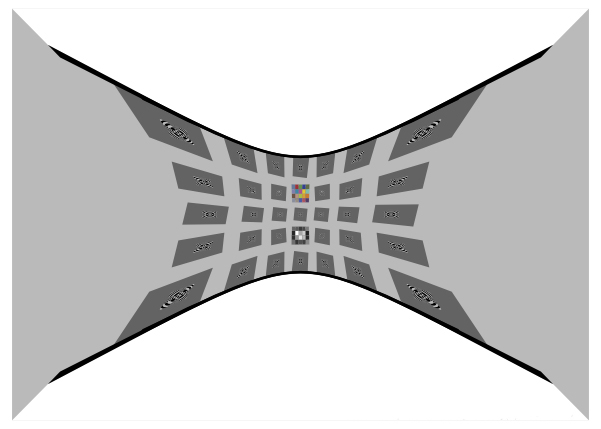

汽车影像测试卡提供了广角鱼眼镜头可使用的斜边测试功能。可用于以下这些畸变级别。

广角或超广角摄像头测试不建议使用半光泽度纸，因为容易产生反光。
