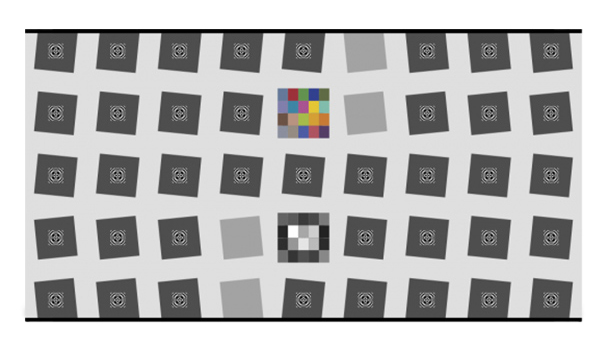

SFRplus测试卡反差2:1简介
1. 更好地利用海图面积
2. 制作传感器表面清晰图像的能力
3. 由于对比度较低,测量精度更高
4. 对自动化测试的全面支持窗体底端
• 充分使用了图卡上的所有空间,信息量大。相比之下,ISO旧款的分辨率测试卡的真实使用率只有10%,即可有10%的内容可用于数据化的分析。
• 避免了高反差图像导致的图像阶调溢出,使曝光宽容度更大,精度和重复性也更高。
• 有助于分析信号处理的信息更多,例如锐化、降噪等。
• 全自动图像识别与定位:无需手动选择分析区域,可全自动定位测试区域。
• 支持多种尺寸和材料:从5X5cm到110X187cm,材料可以是无光、半光或背光材料,玻璃镀铬材料(用于小幅面高精度分析)。
SFRplus测试卡反差2:1可以与软件Imatest中的SFRplus模块配合使用,可以分析以下参数
• MTF清晰度/分辨率
• 畸变和视场角
• 噪点
• ISO敏感度
• 色彩精度
• 横向色差
• Gamma和色调响应
反差选择
• 10:1 和 2:1 反差可用于分析非线性信号响应
• 10:1 仅一种反差有助分析整个取景范围内的3D图表分析
• 4:1 反差与2014版的 ISO-12233标准相符合
介质类型 :半光泽或无光材料
• 粗面纸,因为它比半光泽度纸的镜面反射要小。MTF比半光泽纸略小,并且20阶灰阶的对比度没有半光泽纸高。我们所有的喷墨打印图表都有大约5周期/毫米的MTF50。当选择图表的大小时,请记住这一点。使用一个太小的图表与高分辨率的传感器,会导致该图表的MTF降低被测的MTF的相机系统。此外,重要的是使用一个足够大的图表,以适应最小的聚焦距离,以及您的传感器的分辨率。
• 半光泽度纸,20阶灰阶的对比度比粗面纸的要高。由于在不引入镜面反射的情况下很难打光均匀,因此我们不建议使用半光泽度纸。
• 无光纸,好处是有助减少反光,反光比较均匀,相对于哑光相纸的测试图卡,镜面反射很少。无光纸的测试卡MTF极值相对于哑光相纸的极限值要小一些。
• 哑光相纸,哑光相纸相对于无光纸的细节会更多一些,最大密度也更高。但由于其有较强的镜面反光,通常不适用于广角镜头的测试。
长宽比例的选择

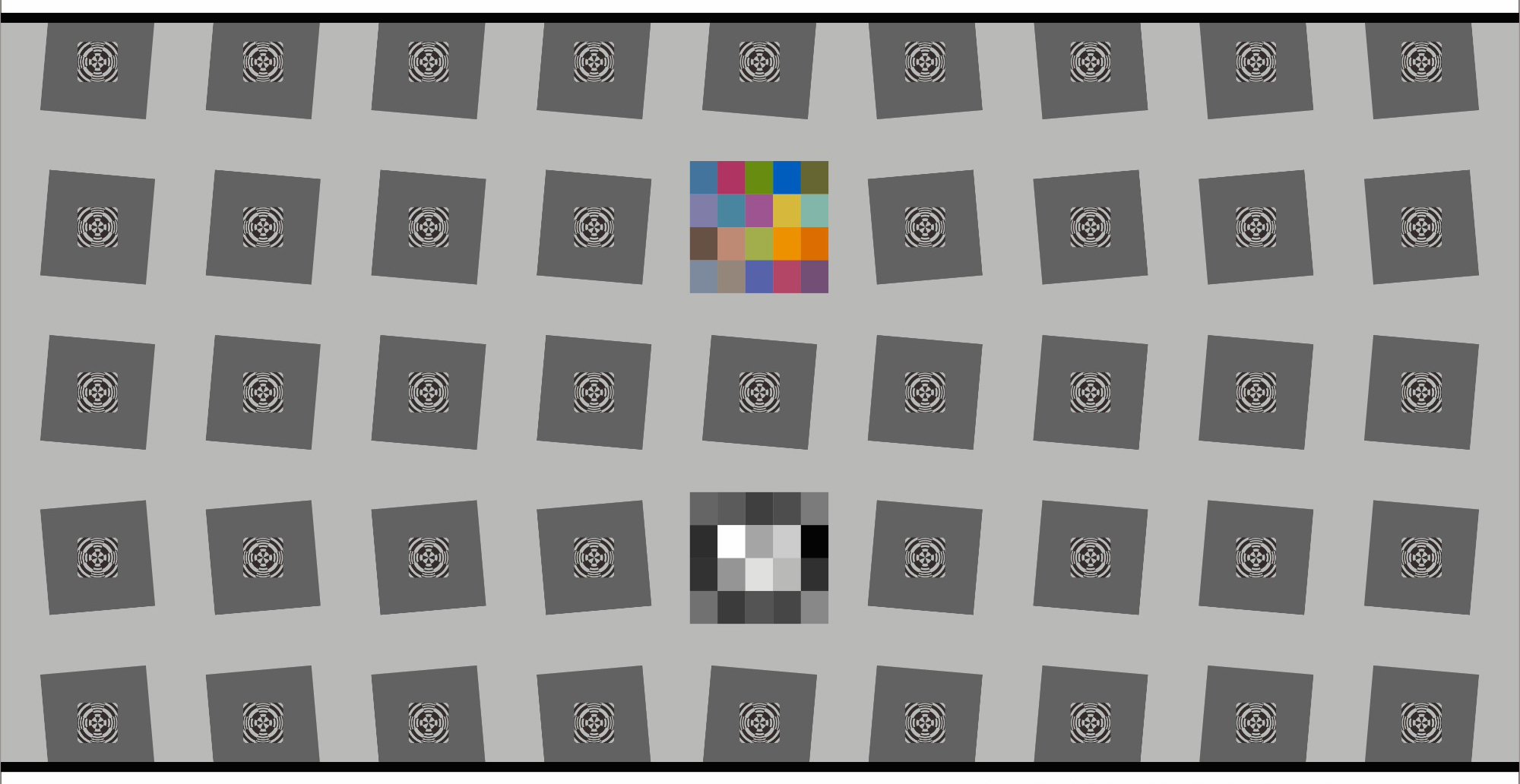

• 5x9 阵列的测试图,比例适用于典型的3:2的单反相机和典型的16:9的HDTV格式的。

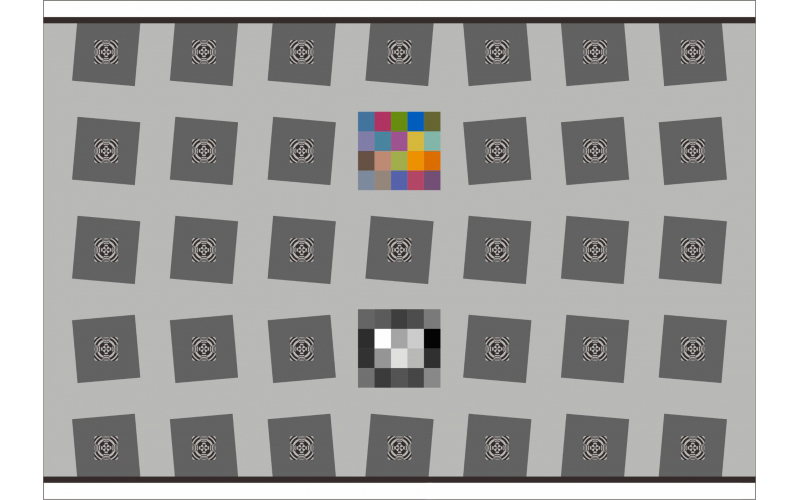

• 5x7 阵列的测试图,比例适用于典型的卡片相机和手机,比例为4:3。
喷墨打印测试卡的分辨率
我们提供的所有喷墨打印的测试卡的分辨率通常接近MTF50值5 cycles/mm,因此当选择测试图卡的尺寸时,需要基于此而考虑。使用太小尺寸的测试卡去测试一个高分辨率的相机是不合适的,会降低成像系统的分辨率到测试卡的极限分辨率。因此需要考虑测试卡的尺寸要满足最小的聚焦距离,分辨率要大于传感器的分辨率。
可选尺寸和有效分析区域
对于1200万像素以内的摄像头,可以使用中等尺寸的测试卡。大尺寸的测试卡可以测试1200万像素至2400万像素的摄像头,2400万像素以上的摄像头需要超大尺寸的测试卡。
Square Dimensions | ||
5x9 | 5x7 | |
X-Small(超小) | 8.5" x 15" | 8.5 x 10" |
Small(小) | 14" x 24" | 14" x 20" |
Medium(中) | 24" x 40" | 24" x 34" |
Large(大) | 44" x 60" | 44" x 60" |
X-Large(超大) | 44" x 74" | 44" x 64" |
图卡的有效拍摄区域包括上下黑边以外的部分空白区域,因为要让SFRplus测试模块自动分析和定位测试区域,需要包括一部分空白。
Square Dimensions | ||
5x9 | 5x7 | |
X-Small(超小) | 7.85" x 15" | 6.75" x 10" |
Small(小) | 12.5" x 24" | 13.5" x 20" |
Medium(中) | 22" x 39.22" | 22" x 33" |
Large(大) | 33" x 59" | 40" x 59" |
X-Large(超大) | 42" x 72" | 42" x 59" |
色彩模块
色彩模块包括20个色块,可以用于分析色彩还原,但需要选择其测量数据做为参考数据。如果选择了颜色选项,则辅助聚焦的“焦点星型”模式将被20个灰阶颜色图所取代。
预畸变选择
带有预畸变的测试图卡可以用于分析广角和鱼眼镜头,并且可以调整不同的畸变水平。
Level(畸变程度) | 阵列 (5x7) | 阵列 (5x9) |
No distortion(无畸变) | [0 0] | [0 0] |
Distort(小畸变) | [0.833 1.123] | [0.833 1.375] |
Distort+(大畸变) | [1.167 1.577] | [1.167 1.982] |
Ultradistort(超大畸变) | [1.333 2.313] | [1.333 2.958] |
提示:不建议使用带光泽的介质来测试广角镜头或预畸变测试卡,因为容易产生反光。
